نقش منیفولد در حلقه اندازهگیری

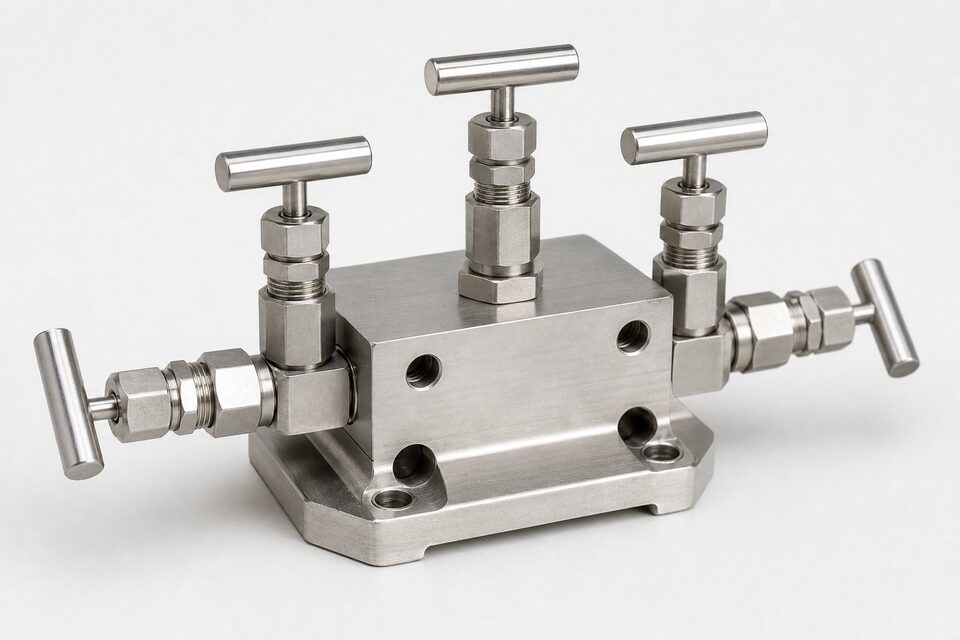

هر ترانسمیتر اختلاف فشار دو نقطه از فرایند را به هم وصل میکند؛ اما بین فرایند و تجهیز اندازهگیری، به مجموعهای از شیرها نیاز است تا بتوان تجهیز را ایزوله، تخلیه و بدون توقف خط کالیبره کرد. منیفولد پنج شیر همه این وظایف را در یک بلوک فشرده و بدون نیاز به مونتاژ چند فیتینگ جداگانه فراهم میکند: دو شیر ایزوله در سمت فشار بالا و پایین، دو شیر اکولایز برای همفشار کردن دو طرف و یک شیر ونت یا درین برای تخلیه ایمن. نتیجه، کاهش نقاط نشتی بالقوه، نصب تمیزتر و عملیات سریعتر است.
چرا پنج شیر به جای سه شیر؟
در منیفولد سه شیر، اکولایز و ایزوله انجام میشود اما مسیر ونت مستقل وجود ندارد و تخلیه معمولاً با باز کردن اتصال انجام میگیرد. در منیفولد پنج شیر، مسیر ونت جداگانه اجازه میدهد پس از ایزوله کردن، فشار محبوس بین شیرها و ترانسمیتر به صورت کنترلشده تخلیه شود — یک الزام ایمنی در سرویسهای قابل اشتعال یا سمی. به همین دلیل در بسیاری از مشخصههای پروژهای، برای نقاط حساس استفاده از منیفولد پنج شیر الزام شده و سه شیر فقط برای نقاط عمومی پذیرفته میشود.
| برند | (HLOK) |
|---|---|
| پیکربندی | پنج شیر: دو ایزوله، دو اکولایز، یک ونت |
| جنس بدنه | استیل 316 فورج |
| شیرها | سوزنی با آببندی مطمئن |
| کاربرد | نصب ترانسمیتر اختلاف فشار |
| اتصال فرایند | رزوهای؛ سایز و نوع رایج در دیتاشیت |
| وضعیت | موجود در انبار |
متریال و ساخت
بدنه منیفولد از استیل 316 فورج ساخته میشود که هم در برابر خوردگی عمومی فرایندهای نفت و گاز مقاوم است و هم استحکام کافی برای فشارهای کاری بالای خطوط ابزار دقیق را دارد. شیرهای داخلی از نوع سوزنی هستند و برای سیکلهای مکرر باز و بسته طراحی شدهاند؛ کیفیت ساخت نشیمنگاه این شیرها اهمیت زیادی دارد چون نشتی داخلی اکولایز میتواند اندازهگیری اختلاف فشار را مستقیماً خطا بیندازد. استفاده از بلوک فورج یکپارچه به جای مونتاژ فیتینگهای متعدد، تعداد نقاط آببندی را کاهش داده و ریسک نشتی را به حداقل میرساند.
نصب و ترتیب عملیات
منیفولد زیر ترانسمیتر و با استفاده از پیچهای استاندارد نصب آن سوار میشود؛ اتصالات فرایند با تیوب یا اتصالات رزوهای به نقاط اندازهگیری وصل میگردند. در راهاندازی، ترتیب باز و بسته کردن شیرها اهمیت دارد: ابتدا اکولایز باز میشود تا دو طرف همفشار شوند، سپس ایزولهها به ترتیب باز و در نهایت اکولایز بسته شود. این ترتیب از اعمال فشار یکطرفه ناگهانی به سنسور جلوگیری میکند. برای کالیبراسیون دورهای نیز همین آرایش شیرها امکان صفر کردن و تست بدون جدا کردن ترانسمیتر را فراهم میسازد.
موجودی و تحویل
این قلم در انبار پیشرو تجهیز فرتاک موجود است و همراه دیتاشیت و مدارک متریال تحویل میشود. برای پروژههای با تعداد بالا، امکان تامین یکدست با زمانبندی هماهنگ وجود دارد. اگر نوع اتصال فرایند شما با قلم موجود متفاوت است، در استعلام ذکر کنید تا گزینه متناسب پیشنهاد شود.
پرسشهای متداول
منیفولد سه شیر دارای دو شیر ایزوله و یک شیر اکولایز است؛ منیفولو پنج شیر علاوه بر اینها یک مسیر ونت یا درین مستقل هم دارد که بلید-بلید و ونت ایمن را برای کار تعمیراتی بدون توقف فرایند ممکن میسازد.
زیر ترانسمیترهای اختلاف فشار با فاصله استاندارد پیچ نصب؛ برای سایر ترانسمیترها باید تطبیق اتصال کنترل شود.
بدنه از استیل 316 فورج است و بسته به مدل، برای فشارهای کاری بالا و سیالهای خورنده مناسب است؛ محدوده دقیق هر مدل در دیتاشیت آن ذکر میشود.
خیر؛ منیفولد فقط مسیر سیال را مدیریت میکند. کالیبراسیون مربوط به ترانسمیتر است و منیفولد با آرایش صحیح شیرها، کالیبره کردن ترانسمیتر را تسهیل میکند.
