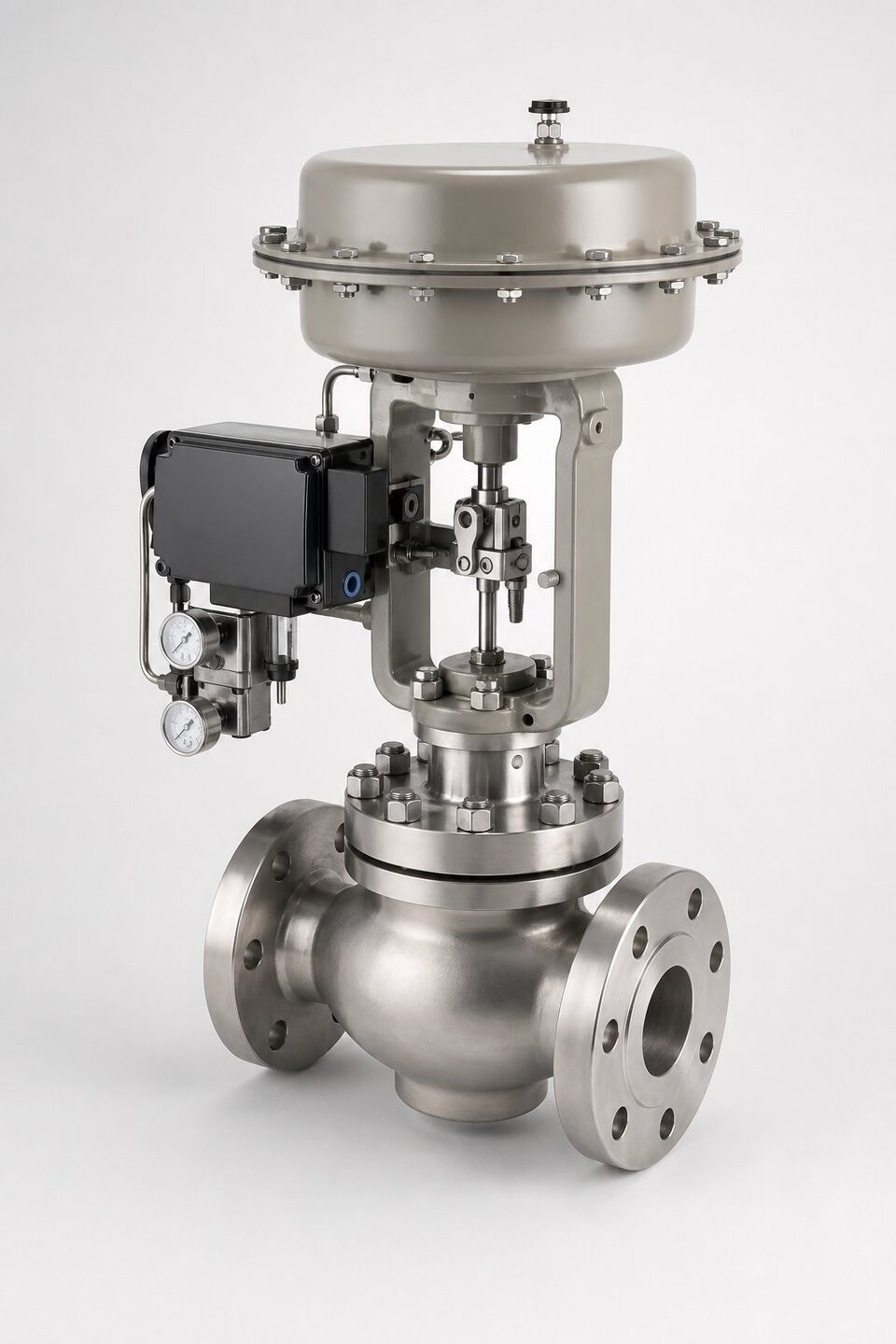

پوزیشنر چیست و چرا لازم است؟
سیگنال کنترلی (معمولاً ۴-۲۰ میلی‌آمپر) مستقیماً نمی‌تواند بر اصطکاک و نیروهای دینامیکی شیر غلبه کند؛ پوزیشنر با مقایسه موقعیت واقعی ساقه با نقطه تنظیم، فشار هوای اکچویتور را اصلاح میکند تا شیر دقیقاً در موقعیت خواستهشده بایستد. نتیجه، دقت بالا، پاسخ سریع‌تر و حذف هیسترزیس است.
انواع پوزیشنر
- پنوماتیک (P/P): ساده و ارزان، مناسب کاربردهای عمومی.
- الکتروپنوماتیک (I/P): تبدیل سیگنال جریانی به فشار هوا.
- اسمارت (HART/Fieldbus): کالیبراسیون خودکار، عیبیابی و مانیتورینگ سلامت.
- دیجیتال با ایمنی بالا: برای سرویس‌های ایمنی (SIS) با تست جزئی سکته.
کالیبراسیون پوزیشنر
کالیبراسیون یعنی تطبیق محدوده سیگنال ورودی با محدوده حرکت شیر (معمولاً ۴ میلی‌آمپر = بسته و ۲۰ میلی‌آمپر = باز). در پوزیشنرهای اسمارت این کار خودکار انجام میشود؛ در مدل‌های پنوماتیک با تنظیم صفر و اسپن بهصورت دستی انجام میشود.
عیبیابی مشکلات رایج
| علامت | علت احتمالی | راه‌حل |
|---|---|---|
| شیر به سیگنال پاسخ نمی‌دهد | قطع هوای ابزار یا خرابی I/P | بررسی تغذیه هوا و سیگنال |
| نوسان (Hunting) | گین زیاد یا اصطکاک گلند | تنظیم گین و روان‌کاری گلند |
| خطای موقعیت | کالیبراسیون نامناسب | کالیبراسیون مجدد صفر و اسپن |
| هشدار سلامت در اسمارت | افزایش اصطکاک یا نشتی | تحلیل منحنی و تعمیر برنامه‌ریزی‌شده |
عیبیابی باید با مستندات سازنده تطبیق شود.
اهمیت پوزیشنر در کنترل دقیق فرآیند
پوزیشنر اسمارت علاوه بر دقت موقعیت، داده‌های ارزشمندی از سلامت شیر ارائه میدهد؛ از جمله اصطکاک گلند، نشتی اکچویتور و روند سکتهٔ شیر. این داده‌ها نگهداری پیش‌بینانه را ممکن میکند و از توقف ناخواستهٔ خط جلوگیری میکند.
- منحنی سلامت شیر را بهصورت دورهای تحلیل کنید.
- هشدارهای اصطکاک و نشتی را جدی بگیرید و برنامه تعمیر بگذارید.
- تست جزئی سکته (Partial Stroke) را برای سرویس‌های ایمنی برنامه‌ریزی کنید.
- سوابق کالیبراسیون را در سامانهٔ نگهداری ثبت کنید.
انتخاب پوزیشنر باید همراه با شیر و اکچویتور و بهصورت یک مجموعهٔ هماهنگ انجام شود؛ پوزیشنر نامناسب حتی با شیر مرغوب، عملکرد ضعیفی خواهد داشت. در سرویس‌های حیاتی، پوزیشنر اسمارت با عیبیابی خودکار انتخاب اول است.
در پروژه‌های EPC، مشخصات پوزیشنر باید در دیتاشیت ابزار دقیق ثبت شود و با الزامات کلاس حفاظتی و منطقهٔ خطر (Ex) هماهنگ باشد تا در بازرسی و تحویل مشکلی ایجاد نشود.
جمع‌بندی
پوزیشنر مناسب و کالیبراسیون صحیح، عملکرد دقیق شیر کنترل را تضمین میکند. برای استعلام شیر کنترل با پوزیشنر، صفحهٔ تامین تجهیزات ابزار دقیق را ببینید.
سوالات رایج
پوزیشنر شیر کنترل چه کاری انجام میدهد؟
پوزیشنر موقعیت واقعی ساقه شیر را با سیگنال کنترلی مقایسه میکند و فشار هوای اکچویتور را طوری تنظیم میکند که شیر دقیقاً در موقعیت خواستهشده قرار گیرد.
تفاوت پوزیشنر پنوماتیک و اسمارت چیست؟
پوزیشنر پنوماتیک فقط موقعیت را کنترل میکند؛ پوزیشنر اسمارت با پروتکل ارتباطی (HART/Fieldbus) قابلیت کالیبراسیون خودکار، عیبیابی و مانیتورینگ سلامت شیر را دارد.
کالیبراسیون پوزیشنر هر چند وقت انجام میشود؟
در زمان نصب، پس از تعمیر شیر و بهصورت دورهای مطابق برنامه نگهداری؛ پوزیشنرهای اسمارت معمولاً در نصب اولیه کالیبره میشوند و وضعیت آنها از راه دور پایش میشود.
علت نوسان (Hunting) شیر کنترل چیست؟
نوسان میتواند ناشی از تنظیم نادرست گین پوزیشنر، اصطکاک زیاد گلند یا نشتی پنوماتیک باشد و باید با عیبیابی مرحلهای رفع شود.
