راهنمای انتخاب شیر بر اساس کلاس فشار — از ۱۵۰ تا ۲۵۰۰

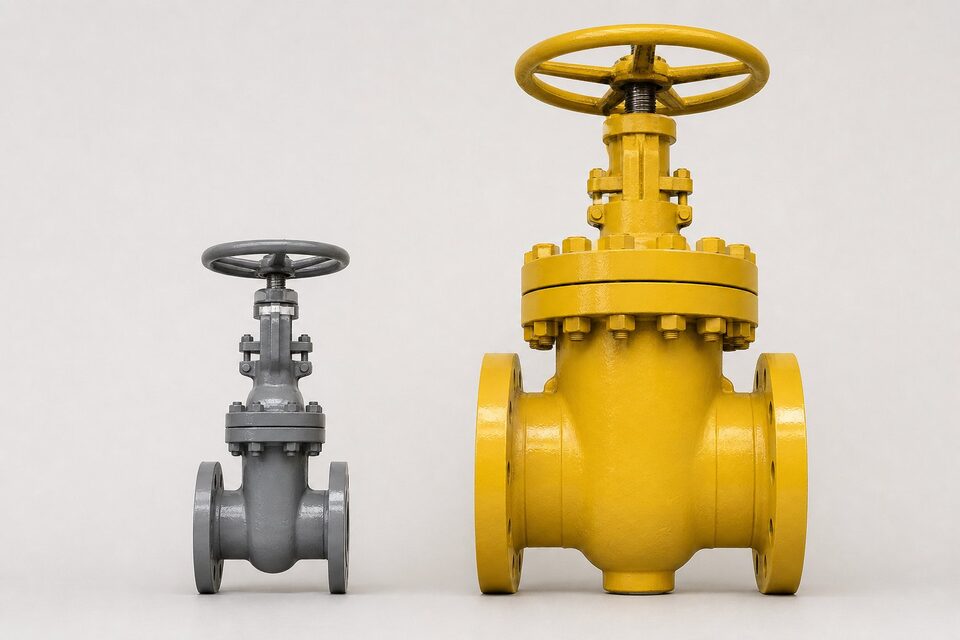

مفهوم کلاس فشاری

کلاس‌های فشاری رایج از صدوپنجاه تا چهارهزاروپانصد هستند و هر کلاس، ظرفیت فشاری مشخصی در دمای معین دارد. نکته کلیدی این است که فشار مجاز واقعی به سه عامل بستگی دارد: عدد کلاس، گروه متریالی بدنه و دمای کاری. بدون هر سه، انتخاب کامل نیست.

جداول فشار-دما

مرجع طراحی شیرآلات، متریال‌ها را در گروه‌هایی دسته‌بندی کرده و برای هر گروه جدول فشار-دمای جداگانه ارائه می‌دهد. برای استفاده درست:

1. گروه متریالی بدنه شیر را مشخص کنید.
2. دمای کاری سرویس را تعیین کنید.
3. از جدول مربوطه، فشار مجاز کلاس مورد نظر را بخوانید.
4. فشار مجاز را با فشار طراحی مقایسه کنید.

روش گام‌به‌گام انتخاب

• فشار و دمای طراحی را از مدارک فرایندی استخراج کنید.
• متریال بدنه را بر اساس سیال انتخاب کنید.
• کلاسی را پیدا کنید که فشار مجاز آن در دمای کاری، بالاتر از فشار طراحی باشد.
• هماهنگی کلاس با خط و سایر اجزا را بررسی کنید.
• در سفارش، سه‌گانه کلاس، متریال و دما را ذکر کنید.

اشتباهات رایج

• فرض فشار ثابت برای یک کلاس در همه دماها.
• نادیده گرفتن گروه متریالی هنگام مقایسه کلاس‌ها.
• انتخاب کلاس پایین‌تر از خط برای صرفه‌جویی.
• عدم ذکر دمای سرویس در استعلام.
• خلط کلاس‌های استاندارد با واحدهای فشار مطلق.

چک‌لیست استعلام

مثال‌های کاربردی

• خطوط آب و تاسیسات عمومی معمولاً با کلاس‌های پایین پوشش داده می‌شوند.
• خطوط فرایندی پالایشگاهی اغلب در کلاس‌های سیصد و ششصد قرار می‌گیرند.
• سرویس‌های پرفشار نیروگاهی و پتروشیمی کلاس‌های بالاتر می‌خواهند.
• در همه موارد، مرجع نهایی محاسبات و مشخصه پروژه است.

یک مثال عددی ساده

فرض کنید فشار طراحی خط در دمای کاری مشخص است. با انتخاب متریال بدنه، از جدول فشار-دمای آن گروه، کلاسی را می‌یابیم که فشار مجازش در آن دما از فشار طراحی بیشتر باشد. اگر کلاس انتخابی با کلاس خط نیز هماهنگ باشد، انتخاب کامل است. این گردش کار ساده، پایه انتخاب درست برای همه شیرآلات است.

هماهنگی کلاس فشاری در کل خط

انتخاب کلاس فشاری برای یک نقطه، تنها نیمی از کار است؛ نیم دیگر، هماهنگی کلاس همه اجزای یک خط با یکدیگر است که در عمل، یکی از پرتکرارترین مشکلات اجراست. وقتی شیر، فلنج‌ها، اتصالات و لوله یک خط، کلاس‌های متفاوتی داشته باشند، ظرفیت اسمی خط در ضعیف‌ترین نقطه محدود می‌شود و بدتر از آن، اتصال فیزیکی اجزای ناهمخوان ممکن است اصلا ممکن نباشد. برای مثال، سطح آب‌بندی و ابعاد فلنج در کلاس‌های مختلف متفاوت است و اتصال فلنج کلاس بالاتر به کلاس پایین‌تر، بدون تحلیل مهندسی، هم از نظر مکانیکی و هم از نظر استانداردهای کارفرما معمولا مردود است. در پروژه‌ها چند سناریوی رایج وجود دارد: خرید شیر با کلاس بالاتر از خط به دلیل موجودی انبار یا پیشنهاد تخفیفی سازنده، که اگرچه از نظر استحکام مشکلی ایجاد نمی‌کند اما وزن و هزینه را بالا می‌برد و ممکن است با فلنج‌های هم‌جوار هم‌راستا نشود؛ یا بالعکس، استفاده از اتصال کلاس پایین‌تر در نقطه‌ای که دمای کاری بالا است و در آن دما، ظرفیت کلاس پایین‌تر ناکافی می‌شود. رویه درست این است که کلاس نامی خط بر اساس بدترین ترکیب فشار و دما در طول عمر تعیین و در برگه مشخصات خط ثبت شود؛ سپس همه اقلام آن خط با همان کلاس سفارش داده شوند. در نقاطی که اتصال به تجهیزات یا خطوط با کلاس متفاوت اجتناب‌ناپذیر است، باید تحلیل مهندسی انجام و راه‌حل مناسب مانند استفاده از تبدیل یا فلنج رابط متناسب مشخص شود. در بازرسی ورودی نیز کنترل کلاس همه اقلام یک خط به صورت یکجا اهمیت دارد؛ تحویل یک قلم با کلاس اشتباه، اگر در مرحله بازرسی شناسایی نشود، در زمان نصب و با هزینه بسیار بیشتری خود را نشان خواهد داد. در نهایت، تغییرات دمای کاری را در طول عمر خط در نظر بگیرید؛ اگر فرایند در آینده داغ‌تر می‌شود، کلاس خط باید برای آن شرایط آینده نیز کافی باشد.

جمع‌بندی

انتخاب کلاس فشاری یک محاسبه سه‌متغیره است: کلاس، متریال و دما. با ارائه این سه‌گانه در استعلام، شیر منطبق و قابل دفاع دریافت می‌کنید.
