جایگاه مرجع ساخت

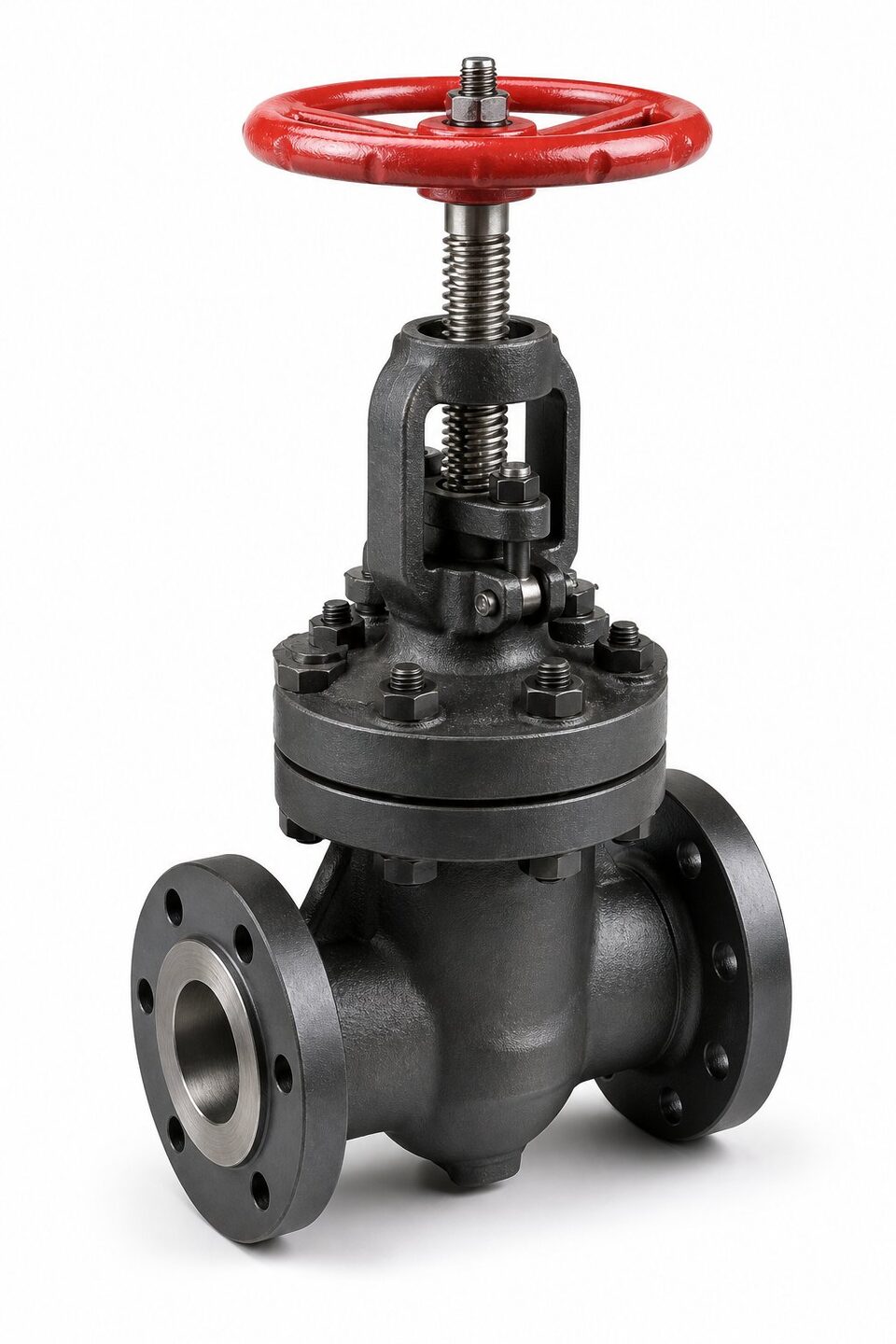

این مرجع، الزامات ساخت شیرهای دروازهای فولادی با بونت پیچی را برای صنایع نفت و گاز تعریف می‌کند: بدنه، بونت، ساقه، گوه، تریم، پیچ‌های بدنه و روش‌های تست. وقتی در مشخصه پروژه ذکر می‌شود که شیر دروازهای باید مطابق این مرجع باشد، سازنده باید همه این الزامات را رعایت و در مدارک اثبات کند.
الزامات کلیدی ساخت
- ساقه رو (بیرونی) با رزوه خارج از مسیر سیال برای عمر و ایمنی بیشتر.
- گوه صلب یا منعطف متناسب با طراحی سازنده.
- حداقل ضخامت بدنه منطبق با مرجع طراحی شیرآلات.
- متریال تریم از جداول تریم تعریف‌شده.
- بونت پیچی قابل باز شدن برای تعمیر و بازرسی.
- بازرسی و تست مطابق مرجع تست شیرآلات.
تریم و سطوح نشیمنگاه
تریم یکی از مهم‌ترین بخش‌های سفارش است. در سرویس‌های ساینده یا با سیکل کاری بالا، سطوح نشیمنگاه با پوشش‌های سخت افزایش عمر پیدا می‌کنند. در سرویس‌های خورنده، متریال تریم باید با سیال سازگار باشد. کد تریم در سفارش باید صریح ذکر شود تا از انتخاب پیش‌فرض سازنده جلوگیری گردد.
خلاصه الزامات برای استعلام
| مورد | الزام رایج |
|---|---|
| ساخت بدنه | فولاد ریختگی یا فورج متناسب با کلاس |
| ساقه | رو، بیرونی، از جنس تریم |
| بونت | پیچی، قابل باز شدن |
| تریم | طبق کد تریم سفارش |
| تست | بدنه و نشیمنگاه مطابق مرجع تست |
| مدارک | گواهی مواد و گزارش تست |
نکات خرید و بازرسی
- سایز و کلاس فشاری را با دمای سرویس ذکر کنید.
- کد تریم را صریح بنویسید.
- الزامات بازرسی و تست را مشخص کنید.
- حک بدنه و مدارک را در تحویل کنترل کنید.
- در سرویس‌های خاص، الزامات تکمیلی را اضافه کنید.
شیر دروازهای فشرده API 602؛ چه تفاوتی با API 600 دارد؟
استاندارد API 602 مشخصات شیرهای دروازهای فشردهٔ فولادی (Compact Steel Gate Valves) را برای سایزهای کوچک — دامنهٔ NPS 1/4 تا 2 — با اتصالات فلنجی، رزوه‌ای، جوشی و بدنهٔ کشیده پوشش می‌دهد؛ همان شیرهایی که در خطوط ابزار، utility و sample سیستم‌ها زیاد دیده میشوند. تفاوت اصلی با API 600 در دامنهٔ سایز و نوع بدنه است: API 600 برای شیرهای دروازهای فولادی فلنجی و جوشی در سایزهای بزرگ‌تر و سرویس خطوط اصلی تدوین شده و الزامات بدنه، trim و بازرسی مکمل خود را دارد. برای هر دو استاندارد، تست و بازرسی معمولاً طبق API 598 انجام می‌شود و انتخاب متریال و کلاس فشار تابع سیال و شرایط عملیاتی است. جزئیات کامل سایزها، متریال و نکات استعلام شیرهای سایز کوچک را در راهنمای استاندارد API 602 ببینید.
مقایسه با مراجع هم‌خانواده
| مرجع | دامنه |
|---|---|
| مرجع شیر دروازهای فولادی بونت پیچی | سایزهای متوسط و بزرگ فرایندی |
| مرجع شیر سایز کوچک فورج | سایزهای کوچک پرفشار |
| مرجع شیرهای خط انتقال | خطوط انتقال پیگ‌رو |
| مرجع عمومی طراحی شیرآلات | مبانی کلاس فشاری برای همه |
نکات بازرسی تحویل
- کنترل حک بدنه شامل متریال، کلاس و سایز.
- بازرسی چشمی سطوح آب‌بندی و گوه.
- کنترل عملکرد باز و بسته کامل.
- تطابق گواهی مواد با شماره ذوب بدنه.
- بررسی پوشش حفاظتی و بسته‌بندی حمل.
چک‌لیست بازرسی تحویل شیرهای ای‌پی‌آی ششصد
وقتی شیر دروازهای مطابق استاندارد ای‌پی‌آی ششصد خریداری می‌شود، بازرسی تحویل باید چند سطح را پوشش دهد تا اطمینان حاصل شود کالای تحویلی واقعا با الزامات سفارش همخوانی دارد. سطح اول، کنترل مدارک است: گواهی آزمون کارخانه شامل نتایج تست بدنه و نشیمن، مشخصات متریال بدنه و تریم، تایید صلاحیت سازنده در صورت نیاز کارفرما و انطباق آن‌ها با برگه مشخصات. اگر تست شخص ثالث در قرارداد دیده شده، گزارش آن نیز باید ضمیمه باشد. سطح دوم، کنترل علامت‌گذاری بدنه است؛ شیر باید کلاس فشاری، سایز، گرید بدنه، علامت سازنده و در صورت وجود، علامت مونوگرام استاندارد را حکاکی داشته باشد و این اطلاعات با مدارک همخوانی داشته باشند. سطح سوم، بازرسی چشمی و ابعادی است: وضعیت بدنه از نظر آسیب حمل، وضعیت فلنج‌ها و سطوح آب‌بندی آن‌ها که باید بدون خط و خوردگی باشند، وضعیت گلند و پکینگ، و کنترل فاصله سر تا سر مطابق جدول استاندارد برای سایز مربوطه. در سطوح آب‌بندی فلنج، هر خط عمیق یا خوردگی می‌تواند در نصب مشکل ایجاد کند و باید قبل از پذیرش ارزیابی شود. سطح چهارم، تایید تریم است؛ جنس قطعات داخلی مانند دیسک، نشیمن و ساقه باید با جدول تریم سفارش‌داده‌شده مطابقت داشته باشد و این موضوع معمولا از مدارک آزمون و گاهی از علامت‌گذاری قابل کنترل است. در صورت امکان، یک تست عملکردی ساده شامل چند سیکل کامل باز و بسته و کنترل وضعیت دیسک در دو انتها، گیر کردن یا سفتی غیرعادی حرکت را آشکار می‌کند. در نهایت، شرایط انبارش شیر تا زمان نصب اهمیت دارد: شیر باید با دیسک بسته یا در وضعیت محافظت‌شده نگهداری شود، سطوح فلنج با درپوش پوشیده بمانند و از انباشتن شیرها روی هم که به آسیب ساقه و فلنج‌ها منجر می‌شود پرهیز گردد. پذیرش نهایی باید با امضای فرم بازرسی و بایگانی مدارک در پرونده تجهیز تکمیل شود.
جمع‌بندی
استناد به مرجع ساخت معتبر، زبان مشترک خریدار و سازنده است. با استعلام دقیق و کنترل مدارک، شیر دروازهای منطبق و قابل دفاع دریافت کنید.
سوالات رایج
این استاندارد برای چه شیرهایی کاربرد دارد؟
برای شیرهای دروازهای فولادی با بونت پیچی، ساقه رو و گوه که عمدتاً در صنایع نفت، گاز و پتروشیمی استفاده میشوند. شیرهای فورج سایز کوچک یا شیرهای خط انتقال، مراجع جداگانه خود را دارند.
تریم شیر چیست و چرا مهم است؟
تریم به اجزای داخلی درگیر با جریان مانند دیسک، نشیمنگاه و ساقه گفته می‌شود. متریال تریم مستقیماً عمر شیر در سرویس ساینده یا خورنده را تعیین می‌کند و باید در سفارش صریح انتخاب شود.
تست این شیرها بر چه اساسی انجام می‌شود؟
تست بدنه و نشیمنگاه بر اساس مرجع تست شیرآلات انجام و معیارهای پذیرش نشتی مشخص می‌شود. گزارش تست بخشی از مدارک تحویل است.
در استعلام چه مواردی الزامی است؟
سایز، کلاس فشاری، متریال بدنه، کد تریم، وضعیت ساقه و الزامات تست. نبود هر یک از این موارد می‌تواند به پیشنهاد ناقص یا نامنطبق منجر شود.
