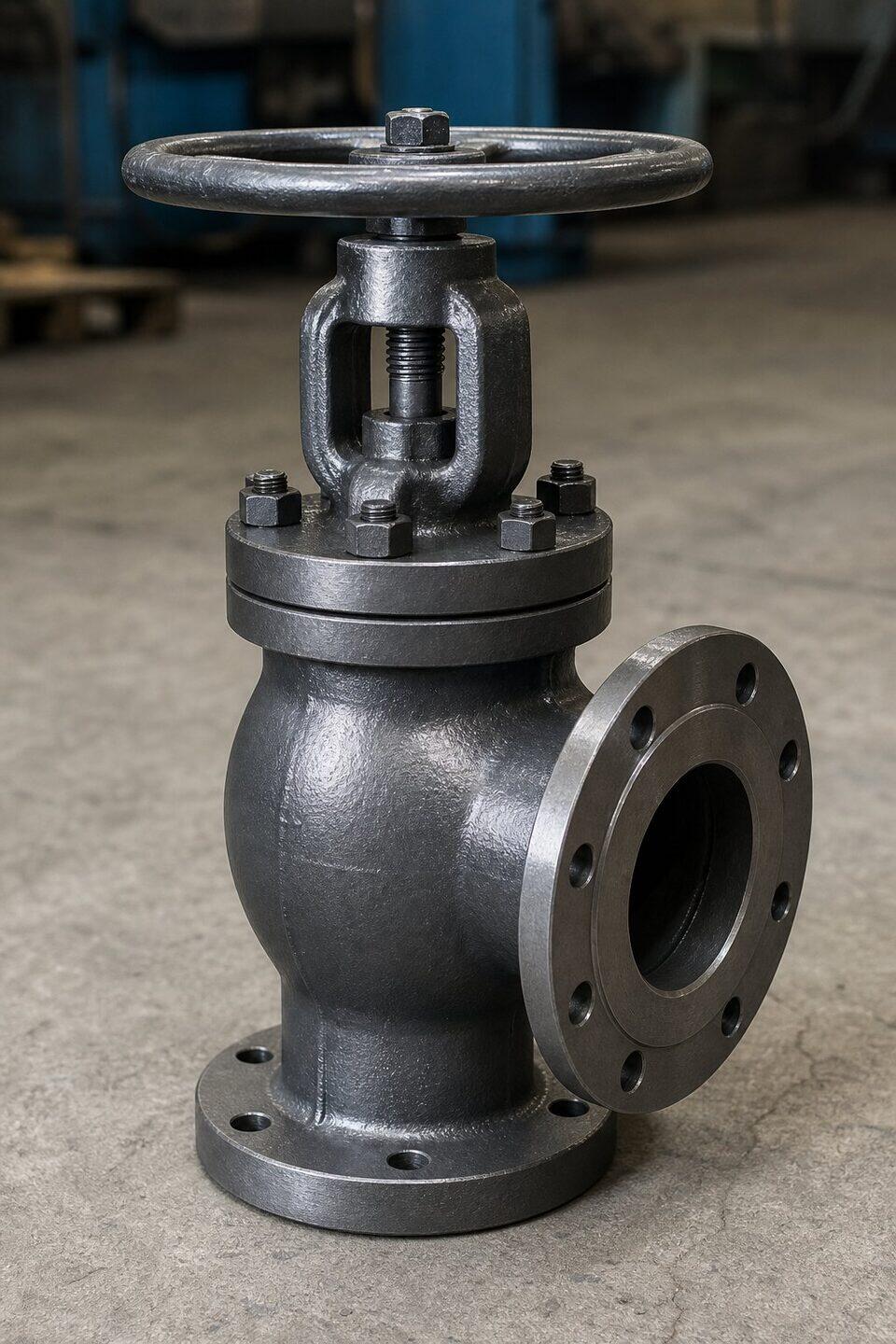

شیر زاویهای چیست؟
در شیر زاویهای، محور ورودی و خروجی بدنه نود درجه نسبت به هم است؛ یعنی شیر به طور ذاتی مسیر جریان را نیز تغییر می‌دهد. این ویژگی باعث میشود در نقاطی که هم قطع جریان و هم تغییر مسیر لازم است، یک تجهیز جای دو تجهیز را بگیرد.
ساختار و اجزا
- بدنه با ورودی و خروجی عمود بر هم.
- مکانیزم نشیمنگاه مشابه خانواده کروی.
- ساقه با حرکت خطی برای باز و بسته کردن.
- بونت پیچی یا سایر انواع بسته به کلاس.
- تریم قابل انتخاب متناسب با سیال.
کاربردها
- نقاط تخلیه و ونت در انتهای خطوط.
- نقاطی که تغییر مسیر و قطع همزمان لازم است.
- سرویسهای ساینده با مسیر جریان بهبودیافته.
- کاهش تعداد اتصالات و نواحی نشتی احتمالی.
مقایسه با شیر کروی معمولی
| معیار | زاویهای | کروی معمولی |
|---|---|---|
| جهت ورودی/خروجی | نود درجه | مستقیم |
| نقش تغییر مسیر | داخلی | نیاز به زانوی جداگانه |
| افت فشار کل در چیدمان | معمولاً کمتر | بسته به چیدمان |
| کاربرد غالب | تخلیه و نقاط تغییر مسیر | قطع و تنظیم در مسیر مستقیم |
نکات انتخاب
- سایز و کلاس فشاری را با خط هماهنگ کنید.
- متریال بدنه و تریم را متناسب با سیال انتخاب کنید.
- جهت جریان را مطابق طراحی مدار رعایت کنید.
- در سرویس ساینده، تریم مقاوم را در نظر بگیرید.
- گواهی مواد و الزامات تست را در سفارش ذکر کنید.
نکات نصب و بهره‌برداری
- جهت جریان را مطابق طراحی مدار رعایت کنید.
- در سرویسهای با ذرات جامد، مسیر جریان بهبودیافته به کاهش رسوب کمک میکند.
- دسترسی برای نگهداری ساقه و بونت در چیدمان لحاظ شود.
- پیش از راه‌اندازی، عملکرد باز و بسته چند باره کنترل شود.
متریال بدنه و تریم
بدنه شیر زاویهای در متریال‌های کربنی، آلیاژی و استنلس عرضه میشود و تریم آن قابل انتخاب متناسب با سیال است. در سرویسهای ساینده، تریم سخت‌کاری‌شده و در سرویسهای خورنده، تریم استنلس یا آلیاژی مناسب توصیه میشود. هماهنگی متریال بدنه با خط و ذکر آن در استعلام الزامی است.
نگهداری و عیب‌یابی شیر زاویهای
شیرهای زاویهای به دلیل ساختار ساده و مسیر جریان مستقیم، معمولا استهلاک پایینی دارند؛ اما در سرویسهای سختی که معمولا برای آن‌ها انتخاب می‌شوند، چند نقطه آسیب‌پذیر مشخص وجود دارد که نگهداری هدفمند آن‌ها اهمیت دارد. اولین نقطه، نشیمن و دیسک است؛ در سرویسهایی که اختلاف فشار بالا یا سیال حاوی ذرات دارند، فرسایش موضعی نشیمن و لبه دیسک شایع است و خود را با نشتی در حالت بسته نشان می‌دهد. بازرسی دوره‌ای نشتی نشیمن، به ویژه در شیرهایی که نقش قطع ایمنی دارند، باید در برنامه نگهداری دیده شود و در صورت فرسایش، قطعات تریم متناسب سازنده تعویض گردند. دوم، آب‌بندی ساقه است؛ پکینگ در شیرهایی که سیکل‌های زیاد یا دماهای متغیر دارند به تدریج فرسوده میشود و نشتی از گلند اولین علامت آن است. آچارکشی ملایم گلدانی معمولا نشتی جزئی را برطرف میکند اما سفت کردن بیش از حد، حرکت ساقه را سنگین و فرسایش را تسریع می‌نماید؛ اگر پکینگ به دفعات نیاز به آچارکشی دارد، تعویض آن در اولین فرصت منطقی‌تر است. سوم، وضعیت عملگر است؛ در شیرهای با عملگر پنوماتیکی یا برقی، سلامت دیافراگم یا موتور، وضعیت منابع تغذیه و عملکرد فنر برگشت باید دوره‌ای تست شود. در شیرهایی که دوره‌های طولانی بی‌حرکت می‌مانند، برنامه چرخش دوره‌ای از گیر کردن ساقه جلوگیری میکند. چهارم، بدنه در نقاط تغییر جهت است؛ در شیرهایی که سرعت سیال بالا است، ناحیه خروجی می‌تواند دچار فرسایش شود و پایش ضخامت بدنه در این نقاط با روش‌های غیرمخرب، عمر باقیمانده را قابل پیش‌بینی میکند. در نهایت، پس از هر تعمیر، تست عملکرد شیر شامل چند سیکل کامل و کنترل نشتی را انجام و نتیجه را در پرونده تجهیز ثبت کنید تا روند سلامت شیر در طول زمان قابل ارزیابی باشد.
جمع‌بندی
شیر زاویهای راه‌حلی هوشمند برای نقاطی است که قطع و تغییر مسیر در یک نقطه لازم است. انتخاب درست متریال و تریم، عمر آن را در سرویسهای سخت تضمین میکند.
سوالات رایج
شیر زاویهای چه تفاوتی با شیر کروی معمولی دارد؟
الگوی جریان و نشیمنگاه مشابه است، اما بدنه به گونهای است که ورودی و خروجی نود درجه نسبت به هم قرار میگیرند. در نتیجه هم نقش شیر و هم نقش زانوی تغییر مسیر را ایفا میکند و یک اتصال از خط حذف میشود.
کاربردهای رایج آن چیست؟
نقاط تخلیه و ونت، انتهای خطوط، سرویسهایی که تغییر مسیر و قطع در یک نقطه لازم است و برخی سرویسهای ساینده که مسیر مستقیمتر به کاهش فرسایش کمک میکند.
آیا افت فشار آن از شیر کروی کمتر است؟
به دلیل مسیر جریان مستقیمتر و حذف یک تغییر مسیر جداگانه، در بسیاری از چیدمانها افت فشار کل کمتری ایجاد میکند؛ اما ذاتاً مانند خانواده کروی، برای قطع و تنظیم محدود کاربرد دارد نه قطع کامل بدون افت.
در سفارش چه نکاتی اهمیت دارد؟
ذکر سایز، کلاس، متریال بدنه و تریم، نوع انتهای اتصال و جهت جریان مورد نظر. برای سرویسهای ساینده یا خورنده، متریال تریم باید متناسب انتخاب شود.
